| Grootte: | 1/2 ″ - 6 ″ | ontwerp: | GB/T12237/1989 |
|---|---|---|---|
| Werkdruk: | PN16/40 | geschikt middel: | Water, Olie, Gas, en wat corrosieve vloeistof |
| Materiaal: | SS304, SS316, WCB, CF8, CF8M | Verrichting: | Hefboom, Moersleutel |
| Verbinding: | Van een flens voorzien rf, Wafeltje | ||
| Markeren: | brand veilige kogelklep,Drijvende Kogelklep |
||

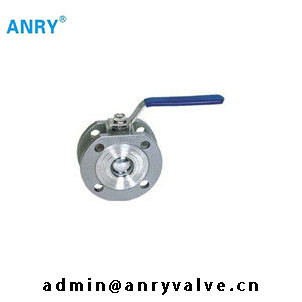

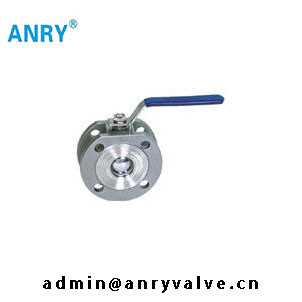

SS316 CF8M Body PTFE Viton Seat voorzag de Kogelklep van het Beëindigenrf Wafeltje van een flens
De van een flens voorzien Kogelklep van het Beëindigenwafeltje
Werkdruk: PN16/40
Temperatuurwaaier: - 20-250°C
Geschikt middel: Water, Olie, Gas, en wat corrosieve vloeistof
Ontwerp: GB/T12237/1989
Beëindigenflens: JB79
Brandbrandkast: API 607 Th 1993
Inspectie & het Testen: GB/T13927-1992
Hoofddeelmateriaal
| Nr. | Deelnaam | Materiaal | ||
| 1 | Lichaam | A351-CF8 | A351-CF8M | WCB |
| 2 | Bal | SS316 | SS304 | SS304 |
| 3 | Seat | PTFE | PTFE | PTFE |
| 4 | Pakking | PTFE | PTFE | PTFE |
| 5 | Stam | SS316 | SS304 | SS304 |
| 6 | Pakkingdrukker | SS304 | SS304 | SS304 |
| 7 | Bout en noot | SS304 | SS304 | SS304 |
Afmetingen
| GROOTTE | 1/2 ″ | 3/4 ″ | 1 ″ | 1 1/4 ″ | 1 1/2 ″ | 2 ″ | 2 1/2 ″ | 3 ″ | 4 ″ | 5 ″ | 6 ″ |
| D | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 |
| L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 |
| H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 |
| E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 |
| B | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 |
| z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 |
| F | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
