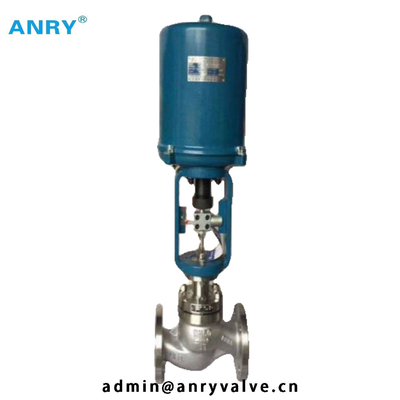

Van de de Drukcontrole van SS304 SS316 Zelfregelend de Klep Standaard Modulair Ontwerp

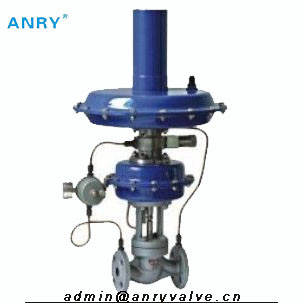

Zelf-in werking gestelde/regelende Druk Van een flens voorzien de Controleklep van rf SS304 SS316

De zelf-in werking gestelde klep van de drukcontrole is samengesteld uit lichaamsassemblage, actuator, de plaatsende lente, roestvrij staalblaasbalgen, externe drukkraan en dat alles. De klep niet vereist om het even welke hulpenergie uit externe leveringsbronnen, door middel van middelgrote zelf druk aangezien de beweging veroorzakende macht, het de middelgrote druk automatisch controleren en kan stabiliseren.
Het kan voor stoom, niet corrosief gas, vloeistof en stoom in diverse processystemen geschikt zijn.
Hoofdlijnen:
1 de functie van het druksaldo verzekert hoge gevoeligheid
2 Reliablyhandling met onderhoud met geringe geluidssterkte en vrij
standaard modulair ontwerp 3
4 het heeft veelvoudige composietbesturingselementen door combinaties verschillende componenten

Standaardspecificaties

Lichaamstype: gegoten bolklep, (zoals aangetoond in figuur 1)
Nominale diameter: DN20,25,32,40,50,65,80,100,125,150,200,250,300
Nominale druk: GB PN1.6, 2,5, 4.0MPa
ANSI150,300
JIS 10K, 20K, 30K
DIN PN16, PN25, PN40
Beëindigenverbinding: flens HG20596-97M, FM; ANSI B16.5 RF; DIN2543/2544/2545RF; JIS B2201RF
De afmeting van aangezicht tot aangezicht: gelieve te verwijzen naar lijst 2
Lichaamsmateriaal: WCB, ZG0Cr18Ni9 (CF8), ZG0Cr18Ni12Mo2Ti (CF8M)
Bonnettype: STD type, - 10~80℃; Middentemperaturen. type (met condensator), ≤250℃; Op hoge temperatuur. type (met condensator en uitbreidingen), ≤350℃
Verpakkingsmateriaal: V-vorm PTFE, flexibel grafiet, O-ringen
Verbindingspakking: Spiraalvormige gekronkelde pakking, Grafiet met metaalpakking, Zigzagpakking, Vlakke pakking.
Verf: Koolstofstaalshell oppervlakte wordt vereist om te schilderen, roestvrij staal of koperoppervlakte zonder verf die.

Het type van versieringsstop: De parabolische stop van het druksaldo, het saldostop van de cilinderdruk, parabolische dubbele het saldostop van de zeteldruk
Stroomkenmerken: Het snelle openen
Stopmateriaal: 0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316)
Seat-materiaal:: 0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316), 304+F4,316+F4
Stammateriaal: 0Cr17Ni4Cu4Nb (17-4PH), 0Cr17Ni12Mo 2(316)
Pushrod materiaal: 2Cr 13(420), 0Cr17Ni12Mo 2(316)
Blaasbalgenmateriaal: 0Cr17Ni12Mo 2(316), 00Cr17Ni14Mo2 (316L)
Actuator
Type: De multi-lentediafragma of cilinderzuiger
Druk Regelende Waaier: Gelieve te zien lijst 1
Bovenleer en Kleine lettersmateriaal: A3, A4 met PTFE, 0Cr18Ni 9(304)
Diafragmarubber: NBR, EPDM, FPM en andere olie-weerstand rubbers
Cilindermateriaal: 20,0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316)
Zuigermateriaal: aluminiumlegering
De lentemateriaal: 60Si2Mn
Het werktemperatuur: - 20~80℃

Prestaties
Controletype: Het type van drukhulp (k), drukregelaartype (b)
Geschat Cv: Zoals aangetoond in lijst 1
De Precisie van de drukcontrole: ± 3%.
WorkingTemp: - 10~350℃
Geschatte Reis: zie lijst 1
Vormgrootte: Zoals aangetoond in figuur 3, lijst 2
Gewicht van product: Zoals aangetoond in lijst 2

 Principe van verrichting
1. Drukregelaartype
De proces middelgrote stromen door de klep in vermelde richting. De positie van de klepstop bepaalt het stroomtarief tussen het vrije die gebied door stop wordt gevormd en zetel. De stroomafwaartse te controleren druk wordt overgebracht via drukkraan aan het werkende diafragma waar het in een het plaatsen kracht wordt omgezet. Deze kracht past de klepstop als functie van het plaatsen de kracht van de de lenteforce.the lente kan aan worden aangepast gebruikend de vastgesteld puntnoot. De druk evenwichtige structuur kan gecompenseerd die de krachten door de stroomopwaartse druk en acteren op de klepstop worden gecreeerd. De stroomafwaartse druk is saldo via het diafragmagebied in actuator.
2. Het type van drukhulp
De proces middelgrote stromen door de klep in vermelde richting. De positie van de klepstop en het gebied tussen stop en zetel wordt vrijgegeven bepalen het stroomtarief dat. Het werkende diafragma wordt gespannen door de lente en vastgesteld puntnoot te plaatsen, zodat de klep door de de lentekracht vóór verlicht van druk wordt gesloten. De stroomopwaartse te controleren druk wordt overgebracht via drukkraan aan het werkende diafragma waar het in een het plaatsen kracht wordt omgezet. Deze kracht wordt gebruikt voor omhoog het bewegen van de vlavestop volgens de kracht van de plaatsende lente. Wanneer de kracht als gevolg van de stroomopwaartse druk boven het aangepaste vastgestelde punt toeneemt, opent de klep propotionally voor de verandering in druk. De stroomopwaartse en stroomafwaartse druk die op de stop handelen is evenwichtig.
