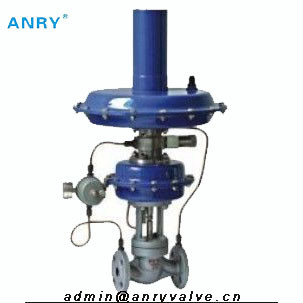

Zelf - het In werking gestelde Differentiële van de de Klep Proefaandrijving van de Drukcontrole Van een flens voorzien Staal van Casted

Proefaandrijving zelf-In werking gestelde Differentiële Van een flens voorzien rf de Controleklep van Drukcasted Staal

De proefaandrijving zelf-In werking gestelde Differentiële klep van de Drukcontrole, is samengesteld uit het lichaam van de controleklep, actuator, de plaatsende lente, roestvrij staalblaasbalgen, externe drukkraan en dat alles. De klep niet vereist om het even welke hulpenergie uit externe leveringsbronnen, door middel van middelgrote zelf druk aangezien de beweging veroorzakende macht, het de middelgrote druk automatisch controleren en kan stabiliseren. Deze klep heeft hoge regelende nauwkeurigheid. Het wordt hoofdzakelijk gebruikt voor levensonderhoud ing de druk van constant het beschermen van gas (zoals Stikstof) op de bovenkant van de tank, in ordert zijn om het materiaal in de tank te vermijden contacterend met lucht te vermijden en vluchtig makend en oxygenizing van materiaal de brandkast van de tank te houden. Het is vooral geschikt voor het diverse de beschermingssysteem van de gasverbinding!
V230Y beveel in werking gestelde zelf-in werking gestelde micro-druk controleklep wordt gekenmerkt door machtsbesparing, effectief handvat, geschikt te werken en te handhaven enz. Het wordt wijd gebruikt in de olie en chemische enz.-industrials.

Standaardspecificaties

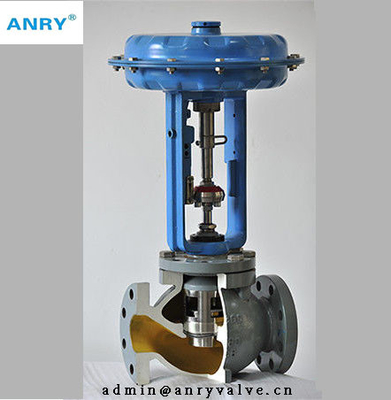

Lichaamstype: gegoten bolklep, (zoals aangetoond in figuur 1)
Nominale Diameter: DN20,25,32,40,50,65,80,100
Nominale Druk:  PN1.0, 1.6MPA ANSI150 JIS 10K DIN PN16
Beëindigenverbinding: Flens HG20596-97M; ANSI B16.5 RF; DIN2543/2544/2545RF; JIS B2201RF
De Afmeting van aangezicht tot aangezicht: volgens GB/T12221-1989, EN558.1: 1995, basisreeks 1 van ISO5752-1982
Lichaamsmateriaal: WCB, ZG0Cr18Ni9 (CF8), ZG0Cr18Ni12Mo2Ti (CF8M)
Bonnettype: STD type, - 10~80℃; Middelgroot temperaturentype (met Elke temperatuurtank), ≤250℃; type op hoge temperatuur (met Elke temperatuurtank en uitbreidingen), ≤350℃Packing: V-vorm PTFE, flexibel grafiet, O-ringen
Verbindingspakking: Verbindingspakking: Metaal windende pakking, metaal grafietpakkingen, zigzagpakking en vlakke pakking
Verf: Koolstofstaalshell oppervlakte wordt vereist om te schilderen, roestvrij staal of koperoppervlakte zonder verf die.

Het type van versieringsstop: cilinderstop
Stroomkenmerken: snel openend
Stopmateriaal: 0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316)
Seat-materiaal: 0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316), 304+F4,316+F4
Stammateriaal: 0Cr17Ni4Cu4Nb (17-4PH), 0Cr17Ni12Mo 2(316)
Blaasbalgmateriaal: 0Cr17Ni12Mo 2(316), 00Cr17Ni14Mo2 (316L)

Actuator
Type: het type van de multi-lentediafragma
Druk Regelende Waaier: gelieve te controleren lijst 1
Bovenleer en Kleine lettersmateriaal: A3, A4 met PTFE, 0Cr18Ni 9(304)
Diafragmarubber: NBR, EPDM, FPM en andere olie-weerstand rubbers
De lentemateriaal: 60Si2Mn
Het werktemperatuur: - 20~80℃
Prestaties
Controletype: het type van drukhulp (B), drukregelaarstype (K)
Geschat cv: Zoals aangetoond in lijst 1
Seat-lekkage: Metaalzetel volgens ANSI B16.104 Klasse Ⅳ, minder than10-4of Geschat Cv, PTFE-zetel volgens ANSI B16.104 Klasse VI, minder than10-7of Geschat Cv
De nauwkeurigheid ± 3% van de drukcontrole.
Het werk temperatuur: - 10~350℃
Geschatte Reis: zie lijst 1
Vormgrootte: Zoals aangetoond in figuur 3, lijst 2
Gewicht van product: Zoals aangetoond in lijst 2
