| Materiaal: | Afgietsel, Roestvrij staal | Druk: | Middelgrote Druk, 300LB, 200psi/PN16 |
|---|---|---|---|
| Macht: | Pneumatisch, Hand | Temperatuur van Media: | Normale Temperatuur |
| Media: | Water, Gas, Olie | Structuur: | Controle, het Regelen |
| Havengrootte: | DN50-DN600,1/4“--40“ | Toepassing: | Algemeen, Elektrische centrale |
| Productnaam: | De intelligente elektrische klep van de waterspiegelcontrole, van de havenpvc van de 2 manier de pla | Lichaamsmateriaal: | WCB, Roestvrij staal of WCB of Titanium, CF8, Koolstofstaal |
| Verbinding: | Van een flens voorzien flens/las, rf | Werkdruk: | 1.6MPa, PN10 PN16,0.15-0.6MPA |
| OEM: | Aanvaardbaar | Actuator: | Dubbelwerkende, Pneumatische Actuator |
| Norm: | DIN JIS/ANSI /BS/CNS | ||
| Hoog licht: | tri zonderlinge vleugelklep,de kogelklep van rf |
||

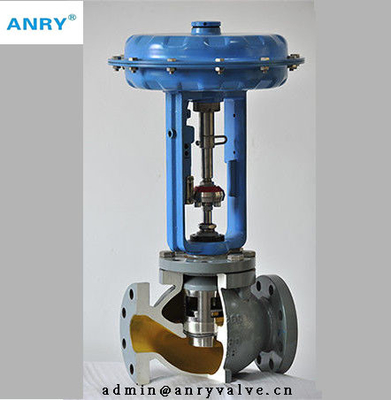

De druk bracht Stam en Kooi Leidend Geperforeerde Stoptype Controleklep in evenwicht
Geleid door grote gebiedsring en kooi, zijn de werkende versieringen van dynamische stabiliteit. De reeks wordt gekenmerkt door evenwichtige versieringen en kan hoge drukdalingen zeer verdragen. Het vergt slechts kleine duwkracht betrouwbaar te moduleren. De geperforeerde cilinderstop kan de het verzegelen oppervlakte van zetel tegen wordt beschadigd door geschuurde hoge snelheidsstroom effectief beschermen. Gecombineerd met complexe zuigerveren, stelt het ook uitstekende verbindingsprestaties voor.
SBC-de reeks past normale en op zwaar werk berekende toepassingen aan.
Standaardspecificatie
Kleplichaam
Type: Gegoten bolklep
Nominale Grootte: DN80, 100, 150, 200, 250, 300, 350, 400
Nominale Druk: ANSI 150, 300
DIN PN16, 25, 40
JIS 10K, 20K, 30K
GB PN1.6, 2,5, MPa 4,0
Beëindigenverbinding: Flensansi B16.5 rf, RTJ
DIN2543/2544/2545 RF
JISB2201 RF
JB/T81 RF
JB/T82.2 FM
Las: ANSI B16.5 SW (DN≤50); BW (DN>50)
De Afmeting van aangezicht tot aangezicht:
ANSI150RF, JIS10K (iec60534-3-1 37 Reeks)
ANSI300RF, JIS20K, JIS30K (iec60534-3-1 38 Reeks)
ANSI150/300 RTJ (DE KLASSE 150/300RTJ VAN ASME B16.10)
DIN PN16, 25, 40 (DIN3202-F1)
GB PN1.6, 2,5, MPa 4,0 (ISO5752 1 Reeks)
Gelieve te verwijzen naar lijst 6.1~6.2
Lichaamsmateriaal: Gelieve te verwijzen naar table1 gelieve naar figuur 3 voor In werking gestelde Temperaturen te verwijzen. &Pressurewaaier
Bonnettype: STD type ...... - 46℃~200℃; 200℃~300℃
Het type ...... 300℃~530℃ van stralingsvin
(Te besteden gelieve aandacht aan de verschillende Temperaturen. &Pressurewaaier van materiaal)
Verpakkingsmateriaal: PTFE-v-Ring samenstellingsverpakking, grafietsamenstellingsverpakking,
grafietverpakking,
Werkende Temperaturen. de &Pressurewaaier is shownn in lijst 2, figure2
Verbindingspakking: Spiraalvormige gekronkelde pakking (PTFE+316, Flexibele Graphite+316),
Grafiet met metaalpakking (Graphite+316, Graphite+304)
Klepversiering
Stoptype: Geperforeerde cilinderstop
Stroomkenmerk: EQ%, Lineariteit (gelieve te verwijzen naar figure4)
Versieringsmateriaal: Gelieve te verwijzen naar lijst 3 voor STD materiële assemblage, in werking gestelde Temperaturen. &Pressurewaaier
Actuator
Type: De multi-lentediafragma
Luchtlevering: Max. 6bar
Omringende Temperaturen.: - 20℃~+80℃
De lentewaaier: Zoals aangetoond in Lijst 5
Luchtverbinding: G1/8 (SA1); G1/4 (SA2); G3/4 (SA3)
STD Specificatie: Zoals aangetoond in Lijst 5
Toebehoren
Instelmechanisme, filter-Regelgever klep, Solenoïdeklep, Grensschakelaar,
De Zender van de kleppositie, Hulprelais, slot-Klep, Handwiel, enz.
